一、概述
1.1方案背景
近年來，國家和企業對安全生產越來越重視，“人防與技防相結合”、“預防為主”的安全文明生產指導方針貫徹到工廠企業，安全文明的生產環境是企業的基本要求。在工業冶金、選礦、石油、化工、輕工、建材、鋼廠、港口等領域工作環境相對較差，在非出入通道或禁區管理較為困難，工作人員有存在誤入危險區域的安全隱患，因此我公司自主研發智能禁區無人監測報警系統為工業領域現場提供第一道防線，利用AI智能技術識別系統監測禁入危險區域，利用聲光報警裝置，警示工作人員避免禁入危險區域，預防事故發生，保障工作人員安全，達到避免隱患，安全生產的基本原則。
1.2現場情況
上海某煉鋼廠現場情況：
|
跨長
|
高度
|
天車數量
|
|
100米跨
|
21~22米
|
共12臺
|
|
300米跨
|
28~29米
|
技術要求：
1.從天車上新增AI智能監控管理系統，AI智能識別天車下方行人，給與天車駕駛員警示。
2.安裝安全警示器，雙重防護。

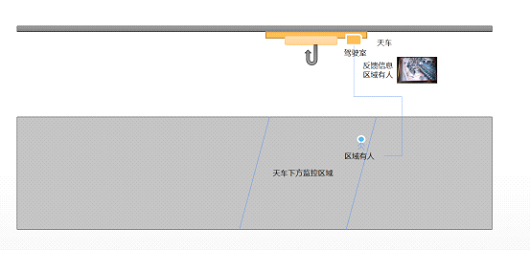

要求效果：
二、解決方案
2.1無人禁區管理監控系統
2.1.1設計框架

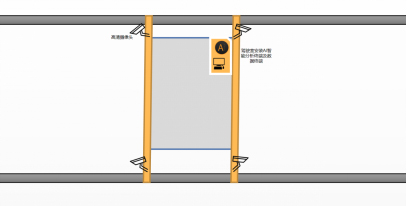

在天車上安裝4個高清攝像頭以斜下方監控，監控范圍如圖2，AI分析終端及數據操作主機安裝在天車駕駛室

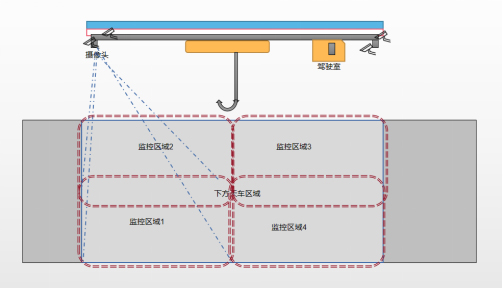

圖2地面監控區域
4個攝像頭分別對應4塊區域，保證天車下方監控?zé)o死角。

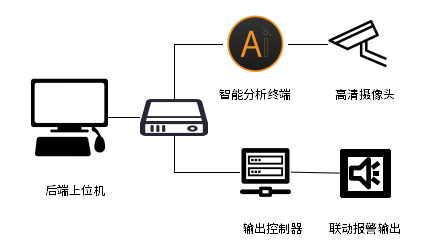

2.1.2系統結構
2.2系統組成及AI智能終端原理
2.2.1組成
視頻采集傳感器：
專用高清攝像頭：高清視頻采集，配合現場情況設置照度、分辨率流碼等把有效數據傳送至AI智能分析終端。
紅盾AI智能分析終端：
本套系統的核心設備，該設備可以通過AI學習掌握事物特征對現場視頻進行檢測分析，

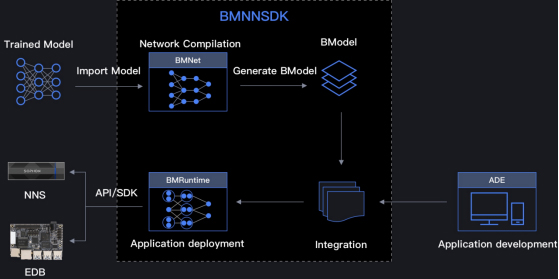

分析終端采用先進的AI技術完成視頻分析、邊緣計算TPU支持RISC-V生態、支持 DNN/CNN/RNN/LSTM 等神經網絡模型分析、編譯和調整在邊緣設備中進行實時推理，快速部署現有的主流模型或訓練好的神經網絡模型。
報警設備：
AI智能分析終端分析輸出結果，輸出聲光信號并有語音提示“您已進入危險區域，請馬上撤離”（大功率）。
數據操作終端：
報警信息管理及實時監控功能，配合專用軟件對歷史數據調整、報警區域調整、模糊分析定義等操作，監控主機1屏4顯。
2.2.2智能分析終端
學習原理：
1.機器視覺采樣
2.神經網絡學習和分析：通過神經網絡深度學習可以檢測各種人物特征碼，通過特征碼來識別人的狀態。
3.邊緣計算：由AI芯片組成的AI智能終端能獨立完成分析和識別、無需服務器運算
AI終端特點
1、GPU算力非常強大（人工智能等于 :算法＋算力＋數據，算力指gpu，簡單講就是cpu的升級版）TPU在8位整數運算下，可以提供1TOPS的算力；在Winograd(維諾格拉特)卷積加速運算下，提供高達2TOPS 的算力。
2、所有常見的 CNN/RNN/DNN 神經網絡模型都可以在平臺被運行。
3、做為主處理器從以太網接口或USB接口接收視頻流、圖片或其它數據，然后執行推理和其他計算機視覺任務。
4、分析當前視頻狀態調整補光、分辨率、照度等參數。
5、支持學習模型特征碼數據庫升級。
6、單機運行，不需要通過服務器運算既可以完成AI智能分析。
系統特點
1、高清圖像采集功能、實時播放、歷史回放；
2、可以再次學習完善故障模型；
3、可以定義屏蔽歷史報警狀況，對特殊圖像不報警；
4、聯動信號輸出，方便聯動其他設備；
5、具備自動檢測、自動識別、自動報警。一旦有人進入危險區域，將在第一時間聲光報警并發出聯動控制信號；
2.3天車危險區域警示系統
2.3.1安全警示儀
根據現場需求，在4個監控區域安裝HD-J S Q安全警示儀，配合無人禁區管理監控系統做到雙重防護，時刻提醒地面人員躲避，保證安全生產。
投光儀透光效果
(例圖)
三、設備清單
|
設備
|
型號
|
數量
|
單位
|
備注
|
|
人工智能區域防護報警系統
|
HD-AIPT
|
12
|
套
|
每套4個攝像頭監控,1臺大功率報警器，2個數據終端，1個通訊控制箱
|
|
安全警示器
|
HD-J S Q
|
72
|
臺
|
6臺安全警示語一套，12臺天車
|
