一、客戶需求
某鋼鐵公司煉鐵燒結礦槽上 2條成品皮帶需要安裝皮帶防撕裂監測系統。成1皮帶長 160 米，寬 650mm，速度 1.6m/s；成 2皮帶長 365 米，寬 650mm，速度1.6m/s；需在皮帶運行時，判斷是否損壞并發送報警信號提醒。
二、解決方案

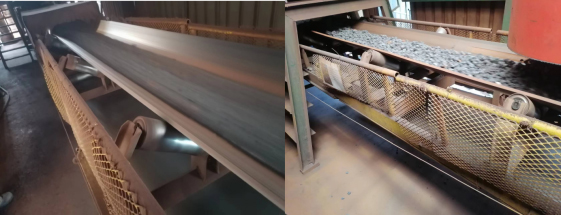

某鋼鐵公司煉鐵燒結礦槽上 2 條成品皮帶需要安裝皮帶防撕裂監測系統?，F(xiàn)場成 1皮帶的 6 個下料口相連（6 個下料口在 20 米以內），我們在下料口前面只做一組監測點；成 2皮帶在下料口前面做一組監測點?，F(xiàn)場溫度比較高要在攝像頭、激光發射器等設備增加水冷降溫。
針對現場的惡劣環境，我司為當前項目提供 HD-AITT 輸送皮帶撕裂檢測系統，該系統是以當前市面上最為先進的人工智能作為檢測核心，由工業級高清攝像機將實時視頻傳輸給人工智能 AI 系統，再由 AI 系統將接收到的視頻通過神經網絡方式進行智能分析，最后判斷皮帶是否損壞并發送報警信號提醒。此人工智能系統通過我司近數年以來不斷的給予皮帶撕裂的相關視頻及圖片進行分析學習，對于皮帶撕裂相關畫面判斷準確性目前已經高達 99%以上?？梢约皶r、準確檢測皮帶撕裂狀態、減少事故損失、提高工作效率、保障生產工作運行。
三、HD-AITT 皮帶撕裂檢測系統介紹
3.1系統功能及特點
本系統為基于AI 智能分析的輸送皮帶撕裂檢測系統。功能包括：機器視覺識別， 高功率激光線掃描皮帶表面，人工智能深度學習+邊緣計算檢視覺測皮帶撕裂狀態并輸出報警信號。
① 皮帶撕裂檢測功能。利用 AI 智能終端通過神經網絡檢測分析皮帶是否撕裂，一旦輸送皮帶發生撕裂，將在第一時間聲光報警并發出聯動控制信號。視頻截圖保存，記錄皮帶撕裂點位置距離，時間；
② 報警查詢功能?？梢愿鶕?jù)查詢歷史報警記錄，查看報警位置、時間、當時視頻截圖（歷史記錄保留 3 個月以上）。
③ 高清圖像采集功能、實時播放、歷史回放；
④ 可以再次學習完善故障模型。AI 終端具備升級功能，可以根據新的需求不斷升級完善識別內容；
⑤ 自定義報警級別，分級報警并帶有聯動信號輸出，方便聯動其他設備；
⑥ 智能系統自動調節功能。系統自動完成 PID 計算，攝像頭模糊自動清洗，水箱缺水自動提示，攝像頭照度，補光燈自動調節開啟。
⑦ 具備自身檢測、自動識別、自動報警。（攝像頭，碼盤、LED 燈、AI 模塊、水箱等）系統自身設備一旦發生故障立即報警，顯示系統內部的故障
⑧ 在報警同時，將輸送帶撕裂情況的圖像抓拍保存到固定文件夾內，方便用戶查看、分析具體問題以及修補（歷史記錄保留 3 個月以上）；
⑨ AI 傳感器采用畸變攝像機，具有寬廣的測量區域、106 度角。適合在在狹小空間可以安裝。
⑩ 測量精度高,可識別最小撕裂寬度：5mm，現場采用 300 萬高清采集， 分析圖片分辨率 1920*1080，存儲和傳輸分辨率 640*480，低碼流運行速度快， 高碼流特征碼采集精度高不會出現誤動作。
? 當皮帶撕裂長度達到 1m（可以自由設置）以上時,系統立即切斷電機電源,使皮帶機停機（一般情況<1m 以下撕裂不會漏料，只報警不輸出停機信號）。
? 結合神經網絡的 AI 智能圖像分析，通過深度學習可以檢測各種皮帶撕裂狀況（撕裂，跑偏，漏洞等）；
3.2 HD-AITT 智能的學習原理及優勢
1.機器視覺采樣。
2.神經網絡學習和分析：通過神經網絡深度學習可以檢測各種皮帶撕裂特征碼， 通過特征碼來識別撕裂狀態。
3.邊緣計算：由 AI 芯片組成的 AI 智能終端能獨立完成分析和識別、無需服務器運算。
運用人工智能中的“深度學習”與“機械視覺”兩大分支技術，功能豐富的機器視覺軟件，系統可不斷內部校優，實現“模板學習-檢測-模板豐富-檢測更精準-模板更豐富-檢測更精準”的良性循環。借助客觀的大數據來調整前端工藝，提供生產效率。
3.3系統組成

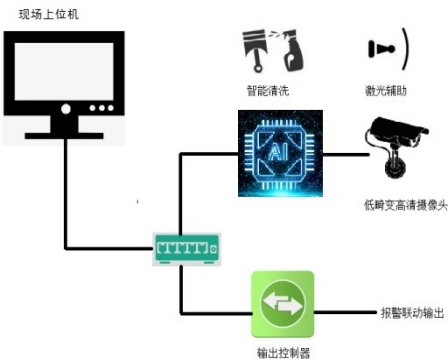

HD-AITT 輸送皮帶撕裂檢測系統由前端專用**頭，AI 智能分析終端，系統聯動輸出裝置，激光輔助裝置，皮帶定位裝置，現場上位機等組成。
3.3.1專用攝像頭
專用攝像頭配備智能清洗功能：AI 終端根據屏幕清晰程度自動控制清洗系統對鏡頭進行清洗，利用玻璃水清洗攝像頭，干凈徹底。支持玻璃水缺水報警功能。
3.3.2激光線輔助裝置
在皮帶上打出一條激光線輔助機器視覺分析撕裂情況。分析精確度高、減少誤報。

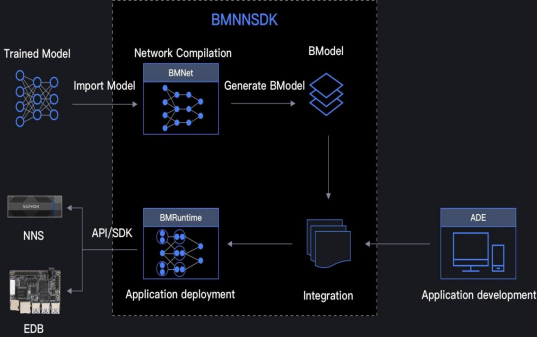

3.3.3 AI 智能分析終端
（1）該設備可以通過AI 學習掌握事物特征對現場視頻進行檢測分析。
（2）采用先進的 AI 技術完成視頻分析、邊緣計算；
（3）TPU 支持RISC-V 生態；
（4）支持 DNN/CNN/RNN/LSTM 等神經網絡模型分析；
（5）編譯和調整在邊緣設備中進行實時推理；
（6）快速部署現有的主流模型或訓練好的神經網絡模型。
3.3.4皮帶定位裝置
皮帶定位采用定位編碼器方式。并且在皮帶上增加定位標簽，通過讀卡器識別定位標簽給定位編碼器的結果進行校驗。
3.3.5現場上位機
現場上位機與AI 終端一起放置于主機柜之中。配合專用軟件對設置數據調整、模糊分析定義、報警級別分類等操作。
3.3.6遠端服務器（選配）
遠端服務器可以集中觀看各個監測點視頻，集中報警信息，遠程修改各個監測點的參數等功能。具體功能可以按照客戶要求進行修改完善。
3.4HD-AITT 系統設備安裝

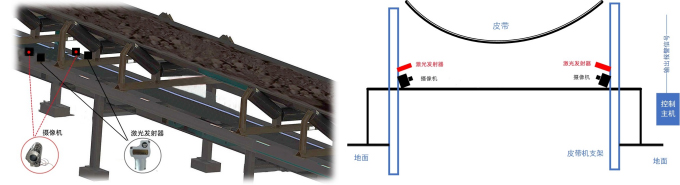

攝像頭，激光發射器，補光燈安裝于上托輥的下方（上下皮帶之間）,距皮帶被測面一米左右； AI 智能分析終端，輸出控制器，都安裝在皮帶通廊附近。檢測點一般安裝于下料口前 10 米以內的位置（這個位置發生撕裂的幾率比較大）。
